概述

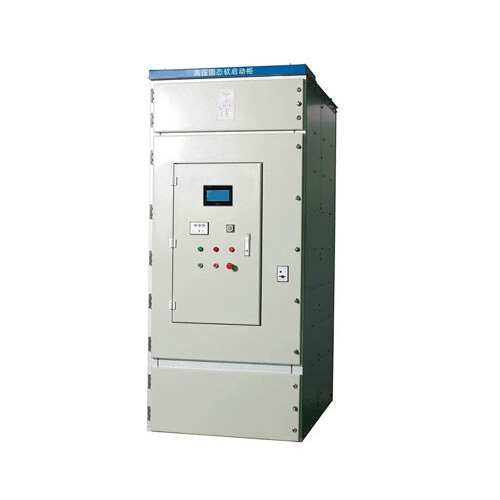

JHRJ系列中高壓電動機固態軟起動裝置（以下簡稱軟起動裝置)，主要適用于鼠籠式異步，同步電動機的起動和停止的信制與保護。它采用高質量串聯用晶閘管，無級控制輸出電壓、使電動機平穩地起動和停止。它具有過載、缺相、起動峰值過流等故障保護功能，使用它能有用地避免因電動機起動電流過大給電網帶來有害沖擊、能在有限的電網容量下正常使用大功率電機并延長其使用壽命。

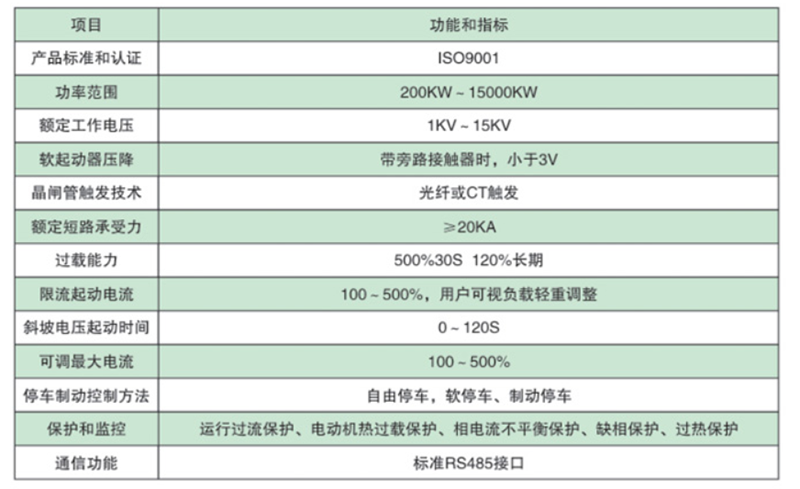

技術參數

使用條件

供電電源:三相交流6KV ~ 10KV ( +10%~15% ) 50Hz

適用電機:三相異步電動機（鼠籠型)、同步電動機等

起動頻度:頻繁起動

冷卻方式:自然冷卻或強迫冷卻進

出線方式:用戶任選

防護等級:IP20（自冷)，IPOO（風冷）要求另行定制。

環境條件:海拔不超過1000米，超過時需降低條件使用

環境溫度:-25~+45℃

相對溫度:95%無冷凝

無腐蝕性氣體，元導電塵埃，無劇烈震動〔小于0.5G)，通風良好如需格外環境的產品，請訂貨時另提技術要求。

工作原理

晶閘管高壓軟起動裝置，實際是串接在三相交流相電壓與三相交流異步（及同步）電動機輸入端之間。通過同時調節三個獨立的反并聯晶閘管閥組件的導通電角度、來改變?nèi)喈惒诫妱訖C(jī)（及同步）的交流輸入電壓幅值，因此改變了三相輸入交流電流從而達到恒流起動或者按斜率變化曲線起動功停車的目的。

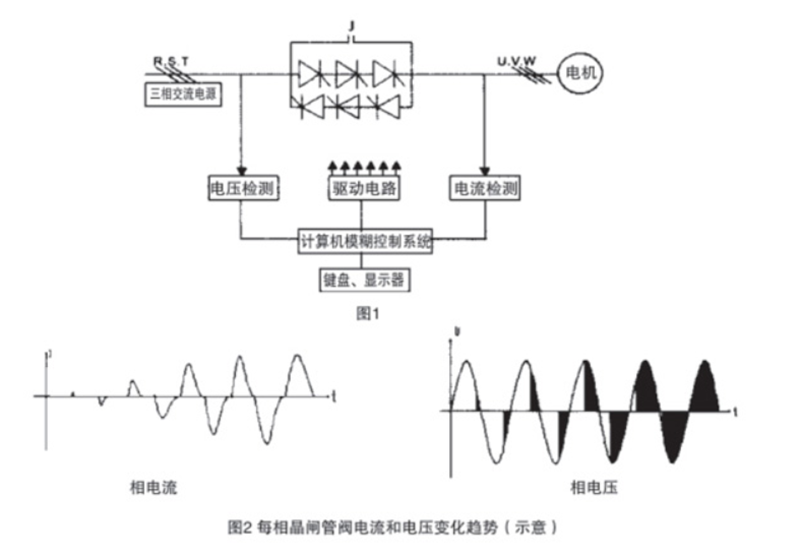

當起動完成后，三相旁路接觸器J自動吸合，電動機投入電網運行（見圖1)。輸入/輸出電壓波形和電流變化的波形(見圖2）。
